Solarhelm liefert Strom auf der Skipiste

Archivmeldung vom 23.01.2012

Bitte beachten Sie, dass die Meldung den Stand der Dinge zum Zeitpunkt ihrer Veröffentlichung am 23.01.2012 wiedergibt. Eventuelle in der Zwischenzeit veränderte Sachverhalte bleiben daher unberücksichtigt.

Freigeschaltet durch Thorsten Schmitt

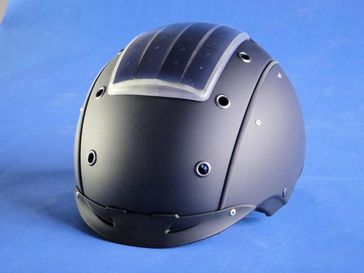

Skihelm mit 3D-Solarmodul
Quelle: Fraunhofer IZM (idw)
Skihelm mit 3D-Solarmodul Quelle: Fraunhofer IZM (idw)

Auf einen Skihelm montiert ist es nahezu unsichtbar: das dreidimensionale Solarmodul, das von Forschern des Fraunhofer-Instituts für Zuverlässigkeit und Mikrointegration IZM entwickelt wurde. Mit der neuartigen Methode lassen sich die leistungsfähigen Solarzellen erstmals an die gekrümmte Form eines Helms anpassen, ohne dass dabei Robustheit und Leistung auf der Strecke bleiben.

Prinzip der Energiebereitstellung
Quelle: 5th Dimension und Texsys GmbH (idw)
Prinzip der Energiebereitstellung Quelle: 5th Dimension und Texsys GmbH (idw)

In Zusammenarbeit mit der TU Berlin und der Firma TEXSYS hat das Fraunhofer IZM den Grundstein für eine vollständige Deckung des Energiebedarfs direkt in den Helm integrierter Kommunikationsmodule gelegt: Stereo-Kopfhörer oder Headsets können schon bald mit der Energie betrieben werden, die allein durch die Solarzellen auf der Oberfläche eines Skihelms gewonnen wird. Das Anschließen eines mobilen Gerätes wie Smartphone oder MP3-Player ist dabei kabellos über Bluetooth möglich. Mit dem dazugehörigen Bluetooth-Handschuh hat der Anwender direkten Zugriff auf eingehende Anrufe. Selbst der MP3-Player kann so bequem ferngesteuert werden, sodass das umständliche Ausziehen der Handschuhe bei Minusgraden endlich der Vergangenheit angehört. Der Nutzer erhält so ein komplettes Kommunikationssystem, das ganz ohne lästige Kabel und nahezu ohne zusätzliches Gewicht direkt in die Skiausrüstung integriert ist.

Wie funktioniert’s?

Möglich wird die direkte Energieversorgung des Headsets erst über das neu entwickelte Solarmodul des Fraunhofer IZM. Es sorgt für die vollständige Deckung des Energiebedarfs bei allen Wetterbedingungen. Dies funktioniert jedoch nur, wenn großflächige Solarzellen mit sehr hohem Wirkungsgrad (> 20 Prozent) eingesetzt werden.

Die größte Herausforderung stellte daher die Anpassung des Solarmoduls an die gekrümmte Fläche des Skihelms dar. Bisher war es nur möglich, recht kleine Solarmodule auf unebenen Oberflächen zu integrieren. Auch mechanisch flexible, in Folienform erhältliche Solarmodule sind für diese Zwecke nicht geeignet, da sie zum einen nur in einer Richtung (zylindrisch) biegbar sind und meist auch einen Wirkungsgrad besitzen, der deutlich unter dem von starren Solarzellen liegt.

Das Fraunhofer IZM hat deshalb eine neue Aufbau- und Verkapselungstechnologie entwickelt, bei der sehr hochwertige Solarzellen aus einkristallinem Silizium in sehr kleine Einzelchips segmentiert und an eine dreidimensionale, gekrümmte Form angepasst werden können. Das Bruchrisiko der Einzelzelle bei starker punktförmiger mechanischer Belastung wird dadurch ebenfalls stark reduziert. Darüber hinaus ist durch die redundante Auslegung der Solarzellen auch dann noch die einwandfreie Funktion gesichert, wenn eine einzelne Zelle ausfällt.

Mögliche Anwendungen

Die daraus resultierende sehr robuste Technologie kann in vielen exponierten Outdoor-Anwendungen ihren Einsatz finden. Die Stromversorgung wurde als kompakte Einheit aus Solarmodul, Elektronik und Speicher entwickelt und kann leicht an andere Anwendungen mit gekrümmten Oberflächen angepasst werden, wie z. B. Rad- und Reithelme, Rucksäcke, Bestandteile der Kleidung, Karosserieteile und ähnliches. Auch ein nachträgliches Aufrüsten von gängigen Helmen ist mit dem Solarmodul möglich. Ein Einsatz ist überall da denkbar, wo Headsets im Helm schon jetzt zum Alltag gehören, etwa bei Motorradhelmen oder Helmen für Rettungskräfte. Auch der Betrieb eines Lüfters ist denkbar. Auf einem typischen Helm ist ein Modul mit einer Nennleistung von 2 W bequem integrierbar, was der Leistungsaufnahme eines Smartphones entspricht.

Herausforderungen

Die niedrigen bzw. stark wechselnden Temperaturen des Anwendungsgebietes mussten bei der Entwicklung der Speichereinheit besonders berücksichtigt werden. Während sich die Leistung der Solarzellen bei tiefen Temperaturen sogar verbessert, nimmt die Leistung des Akkus signifikant ab. Bei Temperaturen unter 0°C ist das Aufladen des Akkus außerdem nur schlecht bis gar nicht möglich. Hier greift die eigens entwickelte Mikrokontrollersteuerung, die das Laden des Akkus bei Kälte anpasst bis verhindert und die Funktionalität der Ladeelektronik im Temperaturbereich von -30°C bis +60°C gewährleistet. Eine Nutzung der integrierten Kommunikationsmodule ist jedoch auch dann lückenlos möglich, da die Energieversorgung in diesen Perioden bei ausreichendem Licht direkt über das Solarmodul erfolgt. Die Mikrokontrollersteuerung sorgt dafür, dass bei allen Bedingungen (Temperatur, Einstrahlung) immer die maximale Leistung der Solarzelle nutzbar ist (Maximum-Power-Point Tracking).

Ein Nachladen aus dem Stromnetz wird durch die Energieversorgung über das 3D-Solarmodul auf der Oberfläche des Skihelms nahezu überflüssig. In Phasen der Nichtnutzung des Helms ist es außerdem möglich, Smartphone oder MP3-Player direkt über den Akku aufzuladen. Die Suche nach einer Steckdose gehört somit der Vergangenheit an und die Nutzung von Sonnenenergie schont gleichzeitig die Umwelt.

Preis

Derzeit liegt bereits ein Prototyp des Solarhelms vor. Im nächsten Schritt sollen Feldtests und ein Redesign erfolgen, sodass der Solar-Skihelm zu einem Ladenpreis von rund 300 Euro bereits Ende dieses Jahres in Kleinserie mit einem namhaften Helmhersteller erstmalig in den Markt eingeführt wird. (Die auch einzeln erhältlichen Module werden je nach Spezifikation unter 100 Euro liegen.

Der Solarhelm ist vom 29. Januar bis 1. Februar 2012 auf der Messe ISPO Munich am Fraunhofer-Stand der WT-Show in Halle B6 zu sehen.

Außerdem wird der Solarhelm am Stand des Fraunhofer IZM auf der „IDTechEx Energy Harvesting & Storage Europe 2012“ vom 15.-16. Mai in Berlin gezeigt.

Quelle: Fraunhofer-Institut für Zuverlässigkeit und Mikrointegration IZM (idw)
